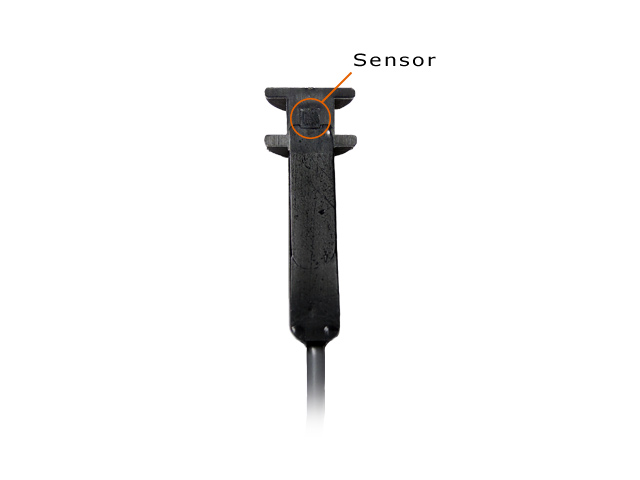

Der T-Probe Pipe ist ein Temperatursensor zur Messung der Oberflächentemperatur an Rohren. Der Sensor basiert auf dem
DS18B20 1-Wire Temperatursensor.
Die spezielle Form des Sensors ermöglicht den direkten Kontakt zwischen Oberfläche und Sensorelement. Durch den direkten Kontakt ist der Sensor äußerst präzise und reaktionsschnell. Eine Aussparung an der oberen Seite ermöglicht eine solide Befestigung mittels Spannband oder Kabelbinder.
Der verwendete Kunststoff ist sehr robust und unterstützt den vollen Temperaturbereich des
DS18B20. Klicken Sie
hier für weitere Informationen.
Es werden zwei Kontakte des
DS18B20 über ein 60cm langes Kabel mit offenen Enden herausgeführt. Der Adernquerschnitt beträgt 1,02 mm. Das Kabel ist geeignet für Temperaturen bis 60°C. Der Vdd Pin des DS18B20 ist intern mit Ground verbunden. Die Stromversorgung des Sensors erfolgt damit ausschließlich über die Datenleitung (parasitär).
Features
- Präziser und äußerst robuster Rohranlegesensor
- Sehr schnelle Reaktionszeit
- Etikett mit Seriennummer und Barcode (128A) zur schnellen und einfachen Identifizierung des Sensors
- Programmierbare Temperaturauflösung (9-12 Bit)
- Kompatibel zu fast allen 1-Wire Anwendungen
*
Hinweis: Der volle Temperaturbereich des Sensors (-55°C bis +100°C) wird nur von der schwarzen Kunststoffumhüllung des Sensorelements unterstützt. Die PVC Isolierung des Kabels ist für Temperaturen bis 60°C geeignet.
Adernbelegung
Rot | 1-Wire Daten |
Schwarz | 1-Wire Ground |
