T-String ist ein 6-fach Temperatursensor, der primär zur Überwachung der Temperatur in Server-Schränken bestimmt ist. Die Temperaturerfassung erfolgt in 30cm Schritten. Die Kommunikation erfolgt über das 1-Wire Protokoll.
Der T-String besteht aus sechs Temperatursensoren, die parallel an einem Kabel angeschlossen sind. Jeder Temperatursensor (
DS18B20) verfügt über eine eindeutige 16 Bit Seriennummer. Das Kabel ist einseitig mit einem RJ45 Stecker konfektioniert. Der erste Sensor ist 92cm vom RJ45 Stecker entfernt, die übrigen Sensoren sind jeweils 30cm voneinander entfernt.
Hinweis: Einige Zentimeter vom RJ45 Stecker entfernt, befindet sich ein Speicherbaustein (
DS2431), der genauso aussieht wie die Sensoren des T-String. Dieser dient zur Positionsbestimmung der DS18B20 Sensoren. Die Seriennummern der Sensoren sind in der Reihenfolge, ausgehend vom RJ45 Stecker, im
DS2431 EEPROM Speicher abgelegt.
Der maximale Temperaturbereich des T-String ist durch die PVC Isolierung des Kabels begrenzt und liegt bei 60°C. Das Kabel verfügt über ein Adernpaar, für 1-Wire Data und Ground. Die Stromversorgung der Sensoren erfolgt über die Datenleitung (parasitär).

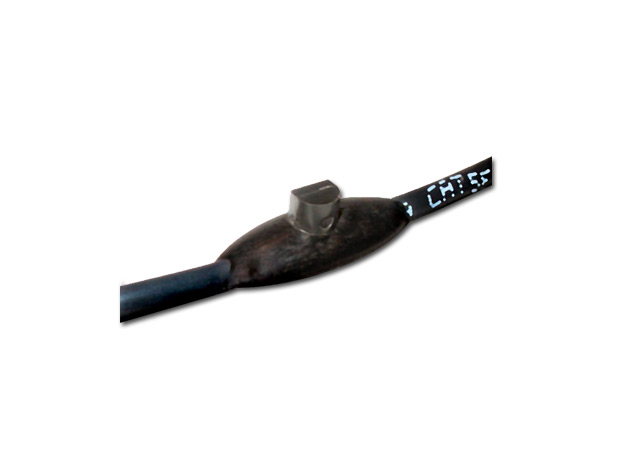

Jeder Sensor ist auf einer kleinen Leiterplatine, die in Kunststoff gegossen ist, befestigt. Für eine optimale Reaktionszeit ist der obere Teil des
DS18B20 Sensors nicht vom Kunststoff umschlossen.
