RF9092L2K-M0-125

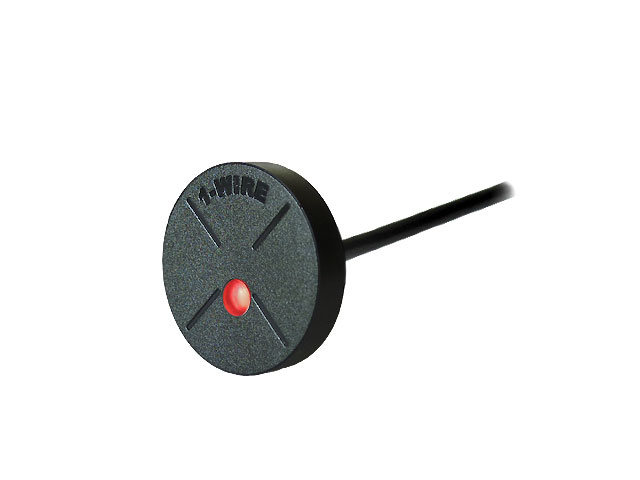

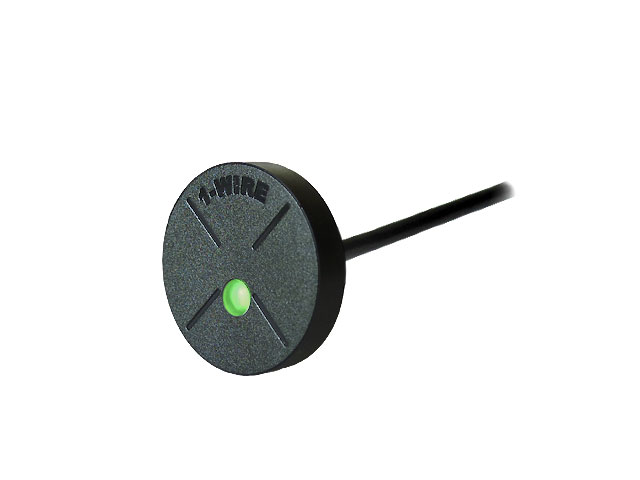

1-Wire RFID Reader mit bi-color LED, 125 kHz Frequenz

RF9092L2K-M0-125
RF9092L2K-M0-125
RF9092L2K-M0-125
RF9092L2K-M0-125

14,90 €

inkl. 19% Mwst.
zzgl. Versand

Lieferzeit ab Lager
Artikel-Nr.: 72659

Staffelpreise

Bitte wechseln Sie in den Geschäftskundenbereich.

Beschreibung
Technische Daten
Downloads
Beschreibung
Leseeinheit mit bi-color LED zum Auslesen der weit verbreiteten 125 kHz RFID Tags (Manchester coding) über das 1-Wire Protokoll.

RFID Tags verfügen genauso wie iButtons über eine eindeutige Seriennummer. Die Übertragung der Seriennummer erfolgt hingegen kontaktlos.

Befindet sich ein RFID Tag in unmittelbarer Nähe der Leseeinheit, wird die Seriennummer an die Leseeinheit übermittelt. Die Leseeinheit übergibt die Seriennummer an den 1-Wire Bus, indem sie einen DS1990 iButton emuliert. Die Seriennummer wird dabei um den Familycode des DS1990 iButtons und um die für 1-Wire Seriennummern typische Prüfsumme (CRC) erweitert.

Hinweis: Die Farbe des Anschlusskabels kann abweichen.

Features


  • Auslesen von 125 kHz RFID Tags (Manchester coding) über das 1-Wire Protokoll
  • Hohe Kompatibilität durch Emulierung von DS1990 iButtons
  • ~40 cm Anschlusskabel (ohne Stecker)
  • Kunststoffgehäuse
  • Befestigung durch Aufkleben
  • Grüne und rote LED zusammen ergeben Orange
  • Integrierter Vorwiderstand für bi-color LEDs (** Hinweis am Ende der Beschreibung beachten)

Programmierung


Die Leseeinheit reagiert auf folgende 1-Wire Befehle:
  • 33h (Read Rom)
  • F0h (Search Rom)

Die übermittelte Seriennummer ist wie folgt aufgebaut:
  • CRC (1 Byte)
  • 0x00
  • Seriennummer des Transponders/Tags (5 Bytes)
  • Family Code DS1990 (0x01)

Es können mehrere Leseeinheiten an einem 1-Wire Bus betrieben werden. Zur Identifizierung der einzelnen Leseeinheiten kann ein LinkLocator verwendet werden.


Anwendungen


  • Zugangssysteme
  • Zeit- und Anwesenheitskontrolle
  • Kassensysteme

Adernbelegung


GelbStromversorgung (6,5-30 Volt DC)
GrauGround
Weiß1-Wire Daten
GrünAnode grüne LED
BraunAnode rote LED

** Wichtiger Hinweis


Die LED ist mit einem Vorwiderstand von 330 Ohm an GND angeschlossen. Bei einer Versorgungsspannung von mehr als 5 Volt wird ein zusätzlicher Vorwiderstand benötigt.


RF9092Lvw-Mx-y-z


v = Anzahl LEDs (0 = keine LED)
w = LED mit gemeinsamer Anode (A) oder Cathode (K)
x = Gewinde in Millimeter (0 = kein Gewinde)
y = Frequenz
z = hat erweiterte Eigenschaft (z.B. Spritzwasserschutz)
Technische Daten
Betriebsspannung6,5-30 Volt DC
Stromaufnahme12 mA (ohne LED)
Frequenz der Tags125 kHz
Reichweiteca. 4 cm
LEDGrün/Rot
Stromaufnahme LED10 mA pro Farbe
