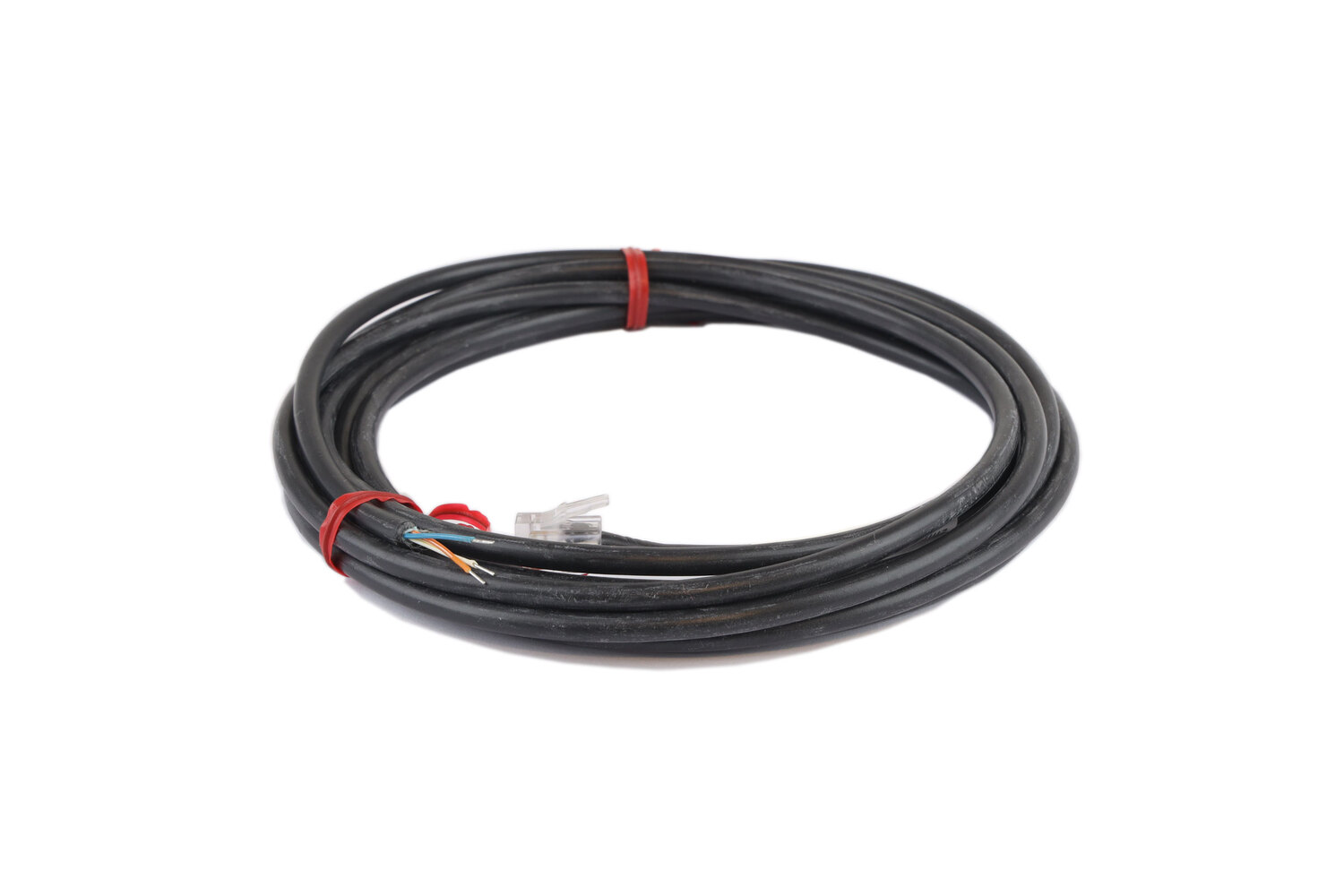

Das OW-CBL-1 wurde entwickelt, um eine schnelle und einfache Verbindung jedes EDS Environmental Sensors, D2 oder OW-RTD mit jedem EDS Ethernet/WiFi Bus Master herzustellen. Das OW-CBL-1 ist ein 3,0 m langes Kabel mit einem RJ12-Stecker an einem Ende und verzinnten offenen Leitungen am anderen Ende. Dadurch können Sie die Verbindung herstellen, indem Sie einfach den RJ12-Stecker in den unterstützten Host-Adapter einstecken und die verzinnten Leitungen mit dem unterstützten Sensor verbinden.
Das OW-CBL-1 ist für den Betrieb mit Stromversorgung für die folgenden Produkte ausgelegt:
- OW-SERVER-ENET-2
- D2P
- D2PC
- OW-ENV-TH
- OW-ENV-THR
- OW-ENV-THPL
- OW-ENV-THPLR
- OW-ENV-TL
- OW-ENV-TLR
- OW-ENV-TP
- OW-ENV-TPR
Der Betriebstemperaturbereich des Kabels liegt bei -55 °C bis +125 °C. Die Anschlussbelegung des OW-CBL-1 ist unten aufgeführt:
RJ12-Stecker
Pin 3 - 1-Wire Daten
Pin 4 - Masse
Pin 6 - V-Out (+5 V DC)
Farbcodierung der offenen Leitungen
Blau = 1-Wire Daten / OW
Weiß = Masse / GND
Orange = Versorgung / +5 V
