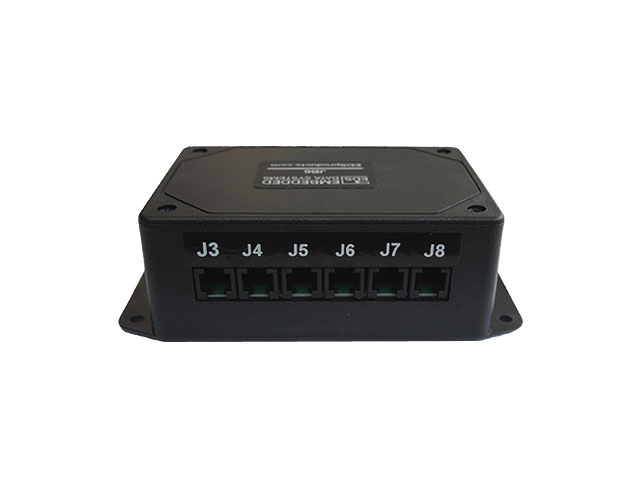

Der JB6 1-Wire Verteiler kann die Zuverlässigkeit bei 1-Wire Netzen mit Sterntopologie verbessern. An den ingesamt sechs RJ11 Buchsen können 1-Wire Sensoren und Aktoren angeschlossen werden.
Die Anbindung des JB6 an den 1-Wire Bus erfolgt über eine RJ45 Buchse. An einer zweiten RJ45 Buchse kann der 1-Wire Bus fortgeführt werden.
Die integrierte Schaltung verhindert das Ausbreiten von Reflexionen hin zum Haupt-Bus, die insbesondere beim Einstecken von weiteren Bus-Teilnehmern entstehen können. Weiterführende Informationen zu diesem Thema finden Sie in der
Application Note 148 von Maxim Integrated.
Pin-Belegung J1 und J2
| Pin 4 | 1-Wire Daten |
| Pin 5 | Ground |
| Pin 7 | Ground |
| Pin 8 | V-In (+5V DC) |
Pin-Belegung J3 bis J8
| Pin 2 | Ground |
| Pin 3 | 1-Wire Daten |
| Pin 4 | Ground |
| Pin 6 | V-Out (+5V DC) |
