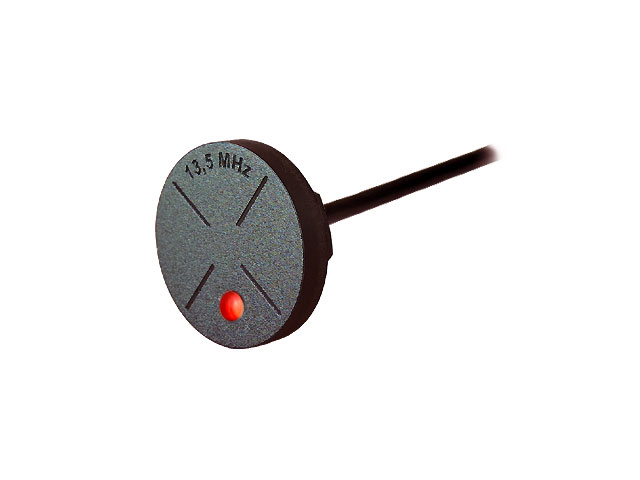

RF9092L2A-M12-13.56

1-Wire RFID Reader mit bi-color LED, 13,56 Mhz Frequenz (Rev. 2)

RF9092L2A-M12-13.56
RF9092L2A-M12-13.56
RF9092L2A-M12-13.56
RF9092L2A-M12-13.56

19,90 €

inkl. 19% Mwst.
zzgl. Versand

Lieferzeit ab Lager
Artikel-Nr.: 72735

Staffelpreise

Bitte wechseln Sie in den Geschäftskundenbereich.

Beschreibung
Technische Daten
Downloads
Beschreibung
Leseeinheit mit bi-color LED zum Auslesen von RFID Tags nach dem ISO14443 Standard über das 1-Wire Protokoll.

RFID Tags verfügen genauso wie iButtons über eine eindeutige Seriennummer. Die Übertragung der Seriennummer erfolgt hingegen kontaktlos.

Befindet sich ein RFID Tag in unmittelbarer Nähe der Leseeinheit, wird die Seriennummer an die Leseeinheit übermittelt. Die Leseeinheit übergibt die Seriennummer an den 1-Wire Bus, indem sie einen DS1990 iButton emuliert. Die Seriennummer wird dabei um den Familycode des DS1990 iButtons und um die für 1-Wire Seriennummern typische Prüfsumme (CRC) erweitert.

Hinweis: Die Farbe des Anschlusskabels kann abweichen.

Features


  • Auslesen von RFID Tags nach dem ISO14443 Standard über das 1-Wire Protokoll (z.B. MIFARE)
  • Hohe Kompatibilität durch Emulierung von DS1990 iButtons
  • ~40 cm Anschlusskabel (ohne Stecker)
  • Kunststoffgehäuse mit M*12 Gewinde
  • Grüne und rote LED zusammen ergeben Orange
  • Integrierter Vorwiderstand für bi-color LEDs

Programmierung


Die Leseeinheit reagiert auf folgende 1-Wire Befehle:
  • 33h (Read Rom)
  • F0h (Search Rom)

Die übermittelte Seriennummer ist wie folgt aufgebaut:
  • CRC (1 Byte)
  • Seriennummer des Transponders/Tags (6 Bytes)
  • Family Code DS1990 (0x01)

Die Seriennummer von RFID Tags mit weniger als 6 Byte werden mit 00h aufgefüllt. Bei längeren Seriennummern werden die Bytes mit dem höchsten Stellenwert abgeschnitten.

Es können mehrere Leseeinheiten an einem 1-Wire Bus betrieben werden. Zur Identifizierung der einzelnen Leseeinheiten kann ein LinkLocator verwendet werden.


Anwendungen


  • Zugangssysteme
  • Zeit- und Anwesenheitskontrolle
  • Kassensysteme

Adernbelegung


GelbStromversorgung (6.5-30 Volt DC)
GrauGround
Weiß1-Wire Daten
GrünKathode grüne LED
BraunKathode rote LED

Hinweis


Für den Betrieb der LEDs wird kein Vorwiderstand benötigt. Um eine LED einzuschalten, muss nur der entsprechende Anschluss mit Ground verbunden werden.

RF9092Lvw-Mx-y-z


v = Anzahl LEDs (0 = keine LED)
w = LED mit gemeinsamer Anode (A) oder Cathode (K)
x = Gewinde in Millimeter (0 = kein Gewinde)
y = Frequenz
z = hat erweiterte Eigenschaft (z.B. Spritzwasserschutz)
Technische Daten
Betriebsspannung6,5-30 Volt
Stromaufnahmeca. 50 mA (ohne LED)
Frequenz13,56 Mhz
TagsISO14443
Reichweiteca. 4 cm
LEDGrün/Rot
Stromaufnahme LED7 mA pro Farbe
