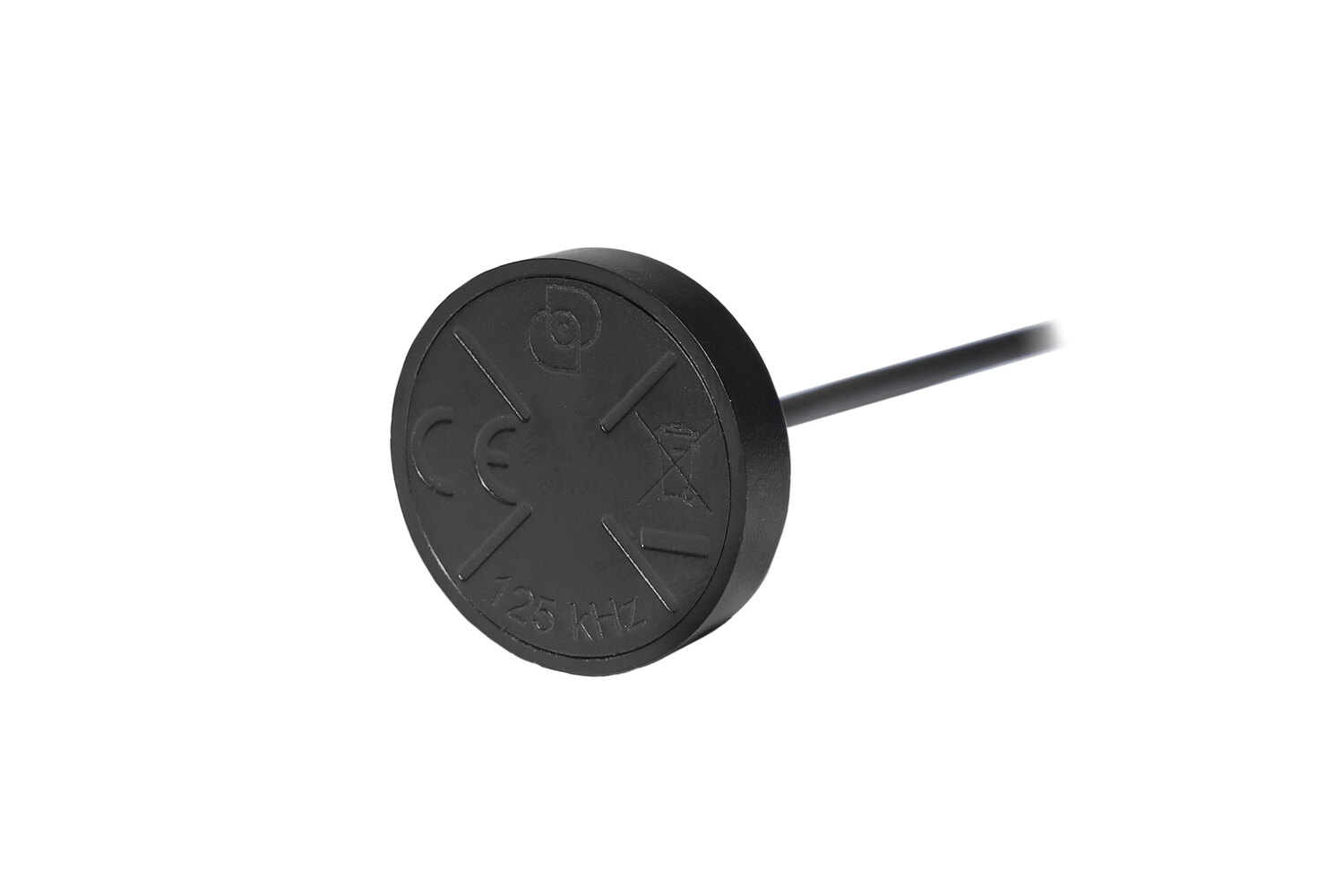

Leseeinheit zum Auslesen der weit verbreiteten 125 kHz RFID Tags über das 1-Wire Protokoll.
RFID Tags verfügen genauso wie iButtons über eine eindeutige Seriennummer. Die Übertragung der Seriennummer erfolgt hingegen kontaktlos.
Befindet sich ein RFID Tag in unmittelbarer Nähe der Leseeinheit, wird die Seriennummer an die Leseeinheit übermittelt. Die Leseeinheit übergibt die Seriennummer an den 1-Wire Bus, indem sie einen DS1990 iButton emuliert. Die Seriennummer wird dabei um den Familycode des DS1990 iButtons und um die für 1-Wire Seriennummern typische Prüfsumme (CRC) erweitert.
Features
- Auslesen von 125 kHz RFID Tags über das 1-Wire Protokoll
- Hohe Kompatibilität durch Emulierung von DS1990 iButtons
- ~40 cm Anschlusskabel (ohne Stecker)
- Kunststoffgehäuse mit M*12 Gewinde
Programmierung
Die Leseeinheit reagiert auf folgende 1-Wire Befehle:
- 33h (Read Rom)
- F0h (Search Rom)
Die übermittelte Seriennummer ist wie folgt aufgebaut:
- CRC (1 Byte)
- 0x00
- Seriennummer des Transponders/Tags (5 Bytes)
- Family Code DS1990 (0x01)
Anwendungen
- Zugangssysteme
- Zeit- und Anwesenheitskontrolle
- Kassensysteme
Adernbelegung
| Braun | Stromversorgung (6,5-30 Volt DC) |
| Grün | Ground |
| Weiß | 1-Wire Daten |
RF9092Lvw-Mx-y-z
v = Anzahl LEDs (0 = keine LED)
w = LED mit gemeinsamer Anode (A) oder Cathode (K)
x = Gewinde in Millimeter (0 = kein Gewinde)
y = Frequenz
z = erweiterte Eigenschaft (z.B. Spritzwasserschutz)
