RF9092L2A-M0-125-SB

1-Wire RFID Reader mit bi-color LED, 125 kHz Frequenz, interner Buzzer

RF9092L2A-M0-125-SB
RF9092L2A-M0-125-SB
RF9092L2A-M0-125-SB
RF9092L2A-M0-125-SB

18,90 €

inkl. 19% Mwst.
zzgl. Versand

Lieferzeit ab Lager
Artikel-Nr.: 72747

Staffelpreise

Bitte wechseln Sie in den Geschäftskundenbereich.

Beschreibung
Technische Daten
Downloads
Beschreibung

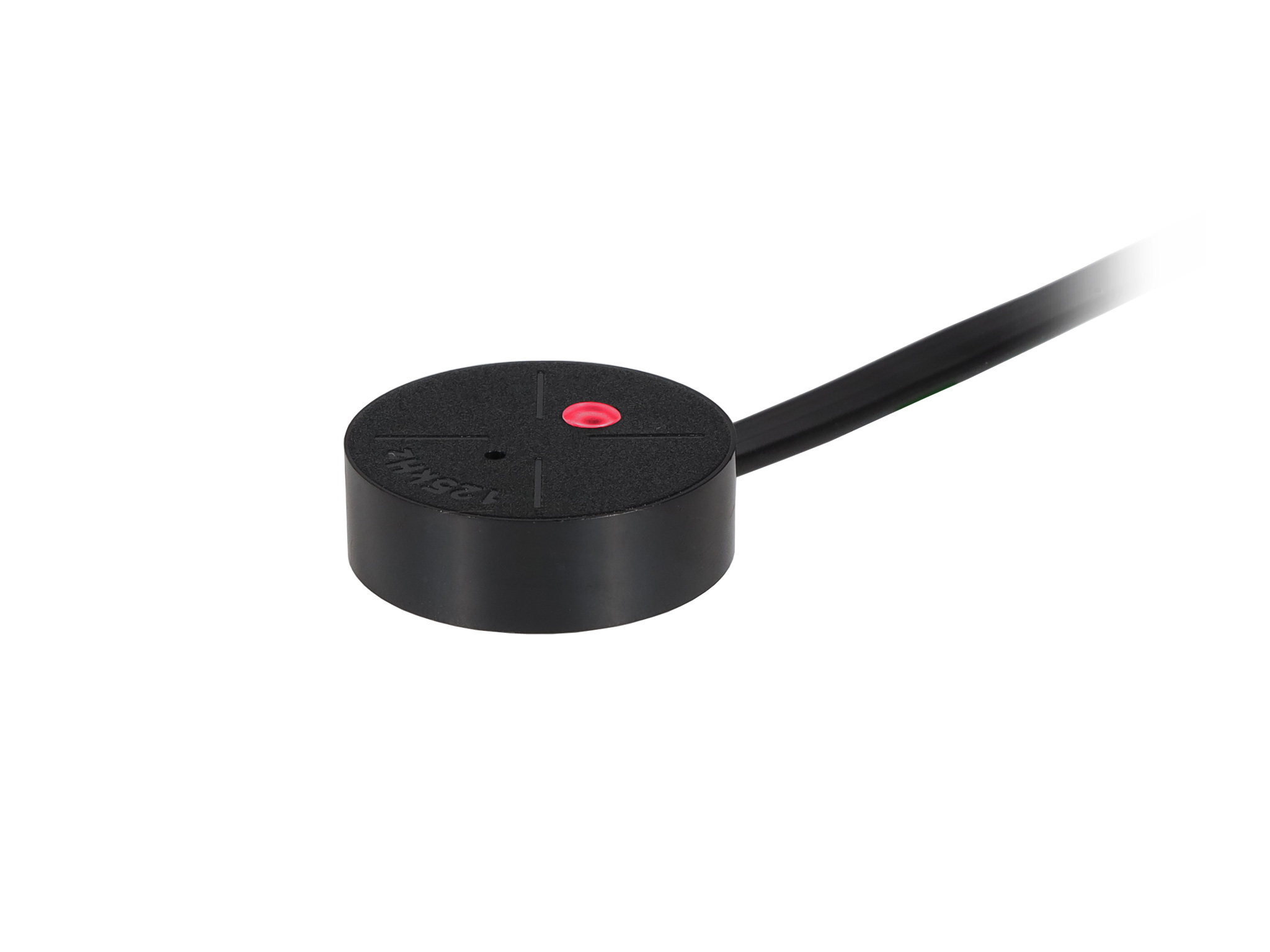

Leseeinheit mit LED und integriertem Buzzer zum Auslesen der weit verbreiteten 125 kHz RFID Tags (Manchester coding) über das 1-Wire Protokoll. Der Anschluss erfolgt über ein seitlich herausgeführtes Flachbandkabel. Der Buzzer erzeugt einen Piepton ähnlich dem einer Kasse im Supermarkt.

RFID Tags verfügen genauso wie iButtons über eine eindeutige Seriennummer. Die Übertragung der Seriennummer erfolgt hingegen kontaktlos.

Befindet sich ein RFID Tag in unmittelbarer Nähe der Leseeinheit, wird die Seriennummer an die Leseeinheit übermittelt. Die Leseeinheit übergibt die Seriennummer an den 1-Wire Bus, indem sie einen DS1990 iButton emuliert. Die Seriennummer wird dabei um den Familycode des DS1990 iButtons und um die für 1-Wire Seriennummern typische Prüfsumme (CRC) erweitert.


Features


  • Auslesen von 125 kHz RFID Tags (Manchester coding) über das 1-Wire Protokoll
  • Hohe Kompatibilität durch Emulierung von DS1990 iButtons
  • ~40 cm Anschlusskabel (ohne Stecker)
  • Kunststoffgehäuse mit Flachbandkabel an der Seite
  • Befestigung durch Aufkleben
  • Interner Buzzer
  • Grüne und rote LED zusammen ergeben Orange
  • Integrierter Vorwiderstand für bi-color LED

Programmierung


Die Leseeinheit reagiert auf folgende 1-Wire Befehle:
  • 33h (Read Rom)
  • F0h (Search Rom)

Die übermittelte Seriennummer ist wie folgt aufgebaut:
  • CRC (1 Byte)
  • 0x00
  • Seriennummer des Transponders/Tags (5 Bytes)
  • Family Code DS1990 (0x01)

Es können mehrere Leseeinheiten an einem 1-Wire Bus betrieben werden. Zur Identifizierung der einzelnen Leseeinheiten kann ein LinkLocator verwendet werden.


Anwendungen


  • Zugangssysteme
  • Zeit- und Anwesenheitskontrolle
  • Kassensysteme

Adernbelegung


GelbStromversorgung (6,5-30 Volt DC)
SchwarzGround
Weiß1-Wire Daten
GrünKathode grüne LED
RotKathode rote LED
BlauBuzzer

Hinweis


Für den Betrieb der LEDs und des Buzzers wird kein Vorwiderstand benötigt. Um eine LED oder den Buzzer einzuschalten, muss nur der entsprechende Anschluss mit Ground verbunden werden.

RF9092Lvw-Mx-y-z


v = Anzahl LEDs (0 = keine LED)
w = LED mit gemeinsamer Anode (A) oder Cathode (K)
x = Gewinde in Millimeter (0 = kein Gewinde)
y = Frequenz
z = hat erweiterte Eigenschaft (z.B. Spritzwasserschutz)
Technische Daten
Betriebsspannung6,5-30 Volt
Stromaufnahme12 mA (ohne LED)
Frequenz der Tags125 kHz
Reichweiteca. 4 cm
LEDGrün/Rot
BuzzerJa
Stromaufnahme LED10 mA pro Farbe
Stromaufnahme Buzzer50 mA
Downloads
