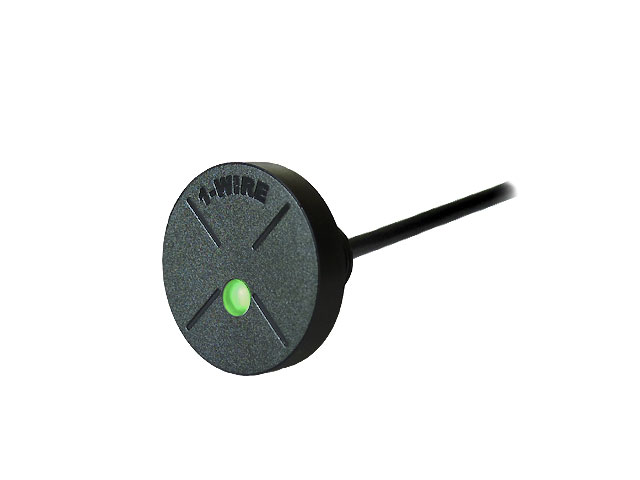

Leseeinheit mit bi-color LED zum Auslesen der weit verbreiteten 125 kHz RFID Tags (Manchester coding) über das 1-Wire Protokoll.
RFID Tags verfügen genauso wie iButtons über eine eindeutige Seriennummer. Die Übertragung der Seriennummer erfolgt hingegen kontaktlos.
Befindet sich ein RFID Tag in unmittelbarer Nähe der Leseeinheit, wird die Seriennummer an die Leseeinheit übermittelt. Die Leseeinheit übergibt die Seriennummer an den 1-Wire Bus, indem sie einen DS1990 iButton emuliert. Die Seriennummer wird dabei um den Familycode des DS1990 iButtons und um die für 1-Wire Seriennummern typische Prüfsumme (CRC) erweitert.
Hinweis: Die Farbe des Anschlusskabels kann abweichen.
Features
- Auslesen von 125 kHz RFID Tags (Manchester coding) über das 1-Wire Protokoll
- Hohe Kompatibilität durch Emulierung von DS1990 iButtons
- ~40 cm Anschlusskabel (ohne Stecker)
- Kunststoffgehäuse mit M*12 Gewinde

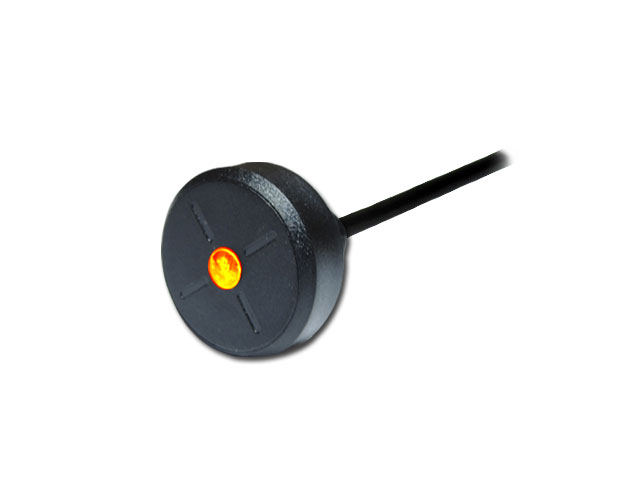

- Grüne und rote LED zusammen ergeben Orange
- Integrierter Vorwiderstand für bi-color LEDs
Programmierung
Die Leseeinheit reagiert auf folgende 1-Wire Befehle:
- 33h (Read Rom)
- F0h (Search Rom)
Die übermittelte Seriennummer ist wie folgt aufgebaut:
- CRC (1 Byte)
- 0x00
- Seriennummer des Transponders/Tags (5 Bytes)
- Family Code DS1990 (0x01)
Es können mehrere Leseeinheiten an einem 1-Wire Bus betrieben werden. Zur Identifizierung der einzelnen Leseeinheiten kann ein
LinkLocator verwendet werden.
Anwendungen
- Zugangssysteme
- Zeit- und Anwesenheitskontrolle
- Kassensysteme
Adernbelegung
| Gelb | Stromversorgung (6,5-30 Volt DC) |
| Grau | Ground |
| Weiß | 1-Wire Daten |
| Grün | Kathode grüne LED |
| Braun | Kathode rote LED |
Hinweis
Für den Betrieb der LEDs wird kein Vorwiderstand benötigt. Um eine LED einzuschalten, muss nur der entsprechende Anschluss mit Ground verbunden werden.
RF9092Lvw-Mx-y-z
v = Anzahl LEDs (0 = keine LED)
w = LED mit gemeinsamer Anode (A) oder Cathode (K)
x = Gewinde in Millimeter (0 = kein Gewinde)
y = Frequenz
z = hat erweiterte Eigenschaft (z.B. Spritzwasserschutz)
